Norme filetage du raccordement de bouteilles gaz

Le filetage de raccordement des bouteilles de gaz est normalisé. Les raccords peuvent être de type standard (une seule bouteille par détendeur) ou de type cadre (lorsque plusieurs bouteilles sont accouplées).

[{"code":"monsieurbiz.html","data":{"content":" "}}]

Type de raccords

Les bouteilles de gaz peuvent être en raccordement de sortie de robinet ou en raccordement de sortie de cadre.

Norme pour les raccordements de sortie de roninet

Norme du filetage	Diamètre du raccord	Pas de filetage	Gaz concernés	Vue en Coupe
Type F	femelle Ø 22,91	pas 1,814 à droite	gaz comburant : oxygène
Type H	femelle Ø 22,91	pas 1,814 à gauche	gaz combustible : acétylène dissous, tétrène…

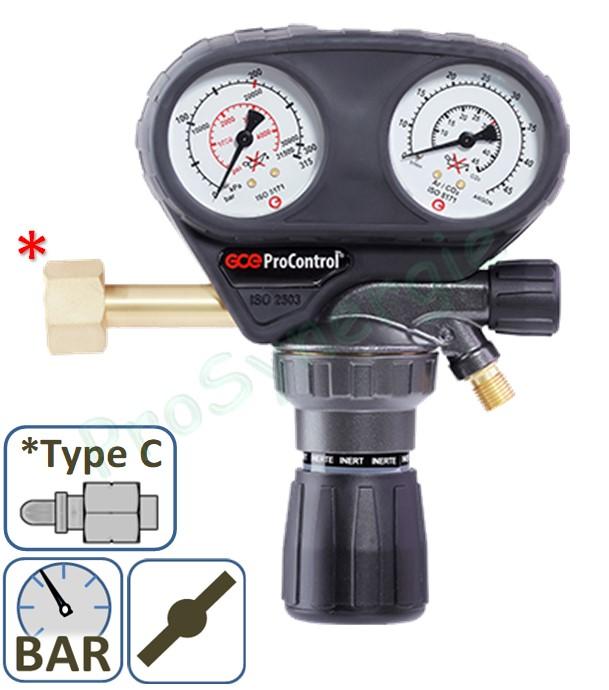

Type C	mâle Ø 21,7	pas 1,814 à droite	gaz neutre : azote, argon, CO2, Hélium, mélange de soudage, Mison (mélanges ininflammables)
Type B	mâle Ø 30	pas 1,75 à droite	air comprimé
Type E	mâle Ø 21,7	pas 1,814 à gauche	gaz combustibles non corrosifs : hydrogène, gaz naturel, éthylène, propane, GPL.

Norme pour les raccordements de sortie de cadre

Diamètre du raccord	Pas de filetage	Gaz concernés	Type de cadre	Vue en Coupe
Ø 35	pas 2 à droite	matière : laiton	Oxygène
Ø 33	pas 2 à gauche	matière : acier	Acétylène
Ø 38	pas 2 à droite	matière : laiton	Gaz Neutres (azote, hélium, argon...)
